دستگاه قالب گیری عمودی تک کشویی

مقدمه:

دستگاه قالب گیری عمودی تک لغزنده یک دستگاه قالب گیری تزریق عمودی ویژه است. ویژگی اصلی آن سیستم نصب قالب "تک اسلاید" است. قالب بالایی ثابت شده و قالب پایینی به بیرون می لغزد. قالب باز و بسته می شود و با حرکت اسلاید محصول خارج می شود. دستگاه قالب گیری تزریق عمودی تک لغزنده برای قالب گیری انواع مواد پلاستیکی به ویژه در قالب گیری تزریقی دقیق و قالب گیری درج مناسب است.

مشاهده بیشتر

برش ماشین قالب گیری تزریقی: راهنمای ساختار عمودی در مقابل افقی 2026-Aug-07
یک دستگاه قالب‌گیری تزریقی را از وسط برش دهید، و نمای برش نشان می‌دهد که چگونه گلوله‌های پلیمری به قطعات نهایی تبدیل می‌شوند: جایی که پیچ ذوب می‌شود و مواد را تزریق می‌کند، چگونه قالب تحت تناژ بسته نگه داشته می‌شود، و چگونه قطعه پس از خنک شدن به بیرون پرتاب می‌شود. برای مهندسان، تیم های خرید و کارکنان تعمیر و نگه...
مصرف برق ماشین قالب گیری تزریقی: داده های واقعی و کاهش هزینه 2026-Jul-31
کاهش می دهد دستگاه قالب گیری تزریقی مصرف برق موضوع حدس و گمان نیست بلکه محاسبه دقیق و انتخاب ماشین است. داده های صنعت تایید می کند که هزینه های انرژی تا حد 30 درصد از کل هزینه های تولید در یک تاسیسات قالب گیری معمولی. یک استاندارد دستگاه قالب گیری تزریق هیدرولیک مصرف...
ماشین قالب گیری هیدرولیک در مقابل تزریق الکتریکی: راهنمای تصمیم گیری مبتنی بر داده 2026-Jul-24
اگر در حال حاضر به یک پاسخ واضح نیاز دارید: یک دستگاه قالب گیری تزریق الکتریکی معمولاً مصرف انرژی را 40 تا 70 درصد کاهش می‌دهد، تکرارپذیری را تا 0.01 ± میلی‌متر بهبود می‌بخشد و 15 تا 25 درصد سریع‌تر از ماشین‌های هیدرولیک مشابه چرخه می‌کند، اما هزینه آن 30 تا 50 درصد بیشتر است. ...

ساختار ساده و کارآمد	طراحی قالب اسلاید ثابت ساختار مکانیکی را ساده می کند و در عین حال ثبات عملیاتی را تضمین می کند، نرخ خرابی را کاهش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد.
استفاده عالی از فضا	بدنه جمع و جور به طور قابل توجهی ردپایی را کاهش می دهد و آن را به ویژه برای محیط های تولید با محدودیت فضا مانند کارگاه های کوچک یا طرح های خط تولید با تراکم بالا مناسب می کند.
قابل انطباق با چندین سناریو	ساختار عمودی باز نیازهای متنوع قالب گیری درج (مانند درج های فلزی، قطعات الکترونیکی و غیره) را پشتیبانی می کند و وظایف تولید را می توان به سرعت بدون تغییرات پیچیده تغییر داد.
همکاری راحت انسان و ماشین	رابط کاربری بصری و طراحی اسلاید نوع بارگیری و تخلیه دستی را تسهیل می کند. همچنین با یکپارچه سازی اتوماسیون بازوی رباتیک سازگار است و می توان آن را به راحتی به سلول های تولید نیمه اتوماتیک/تمام اتوماتیک ارتقا داد و کارایی و انعطاف پذیری را متعادل کرد.
راندمان تولید	فرآیندهای تزریق/خنک کردن به صورت موازی انجام می شود که منجر به سرعت تولید سریع می شود
ادغام اتوماسیون	رابط بازوی رباتیک استاندارد شده برای تسهیل تبدیل اتوماسیون
مقرون به صرفه بودن عالی	در حالی که قابلیت‌های توسعه خودکار را بر اساس یک ساختار ساده‌شده حفظ می‌کند، امکان‌سنجی اقتصادی تولید دسته‌ای کوچک و متوسط و پتانسیل افزایش ظرفیت آینده را با بازگشت سرمایه قابل توجهی در نظر می‌گیرد.

زمینه های کاربردی اصلی	سناریوهای کاربردی معمولی

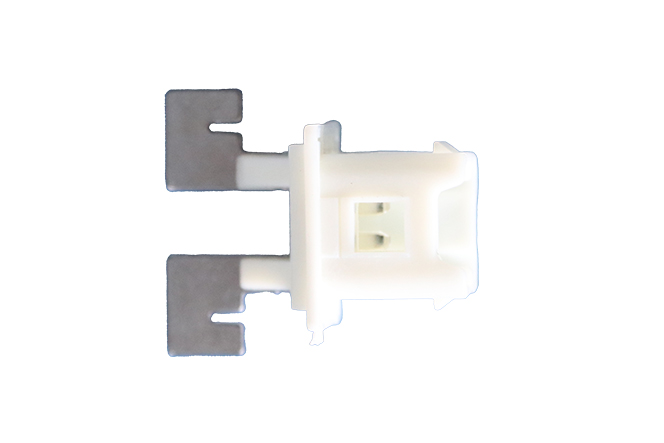

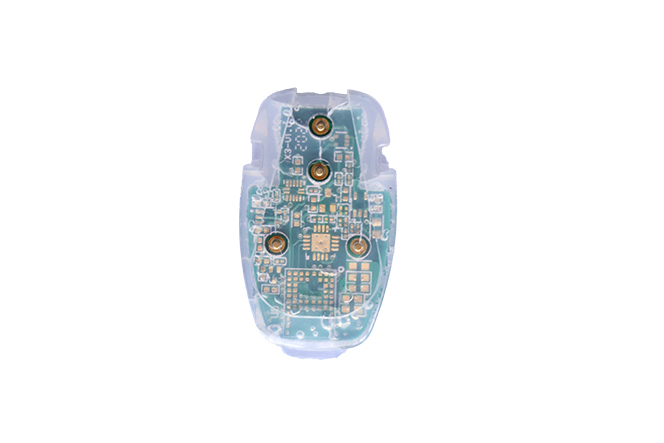

صنایع الکترونیک و برق	کانکتورهای دقیق (مانند رابط های USB، پایانه ها، کانکتورها) قطعات الکترونیکی مینیاتوری (محفظه های حسگر، اجزای رله، مجموعه های سوئیچ)، مجموعه های کابل (تزریق بیش از حد)

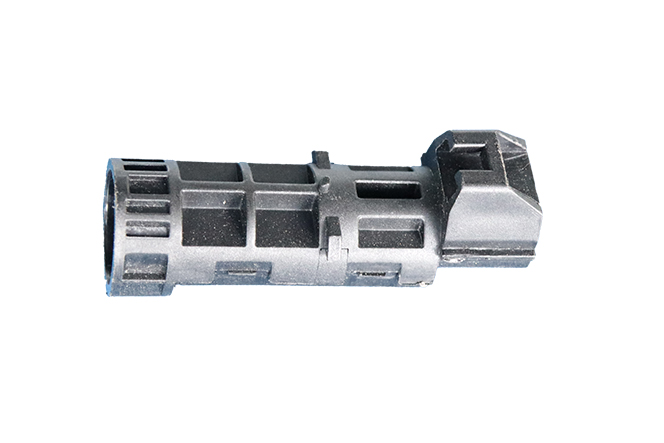

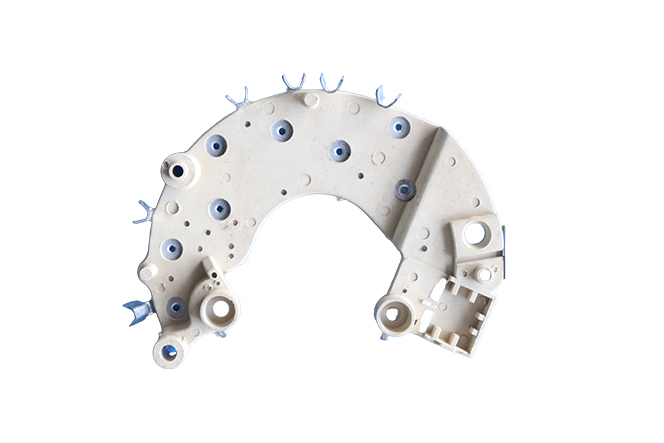

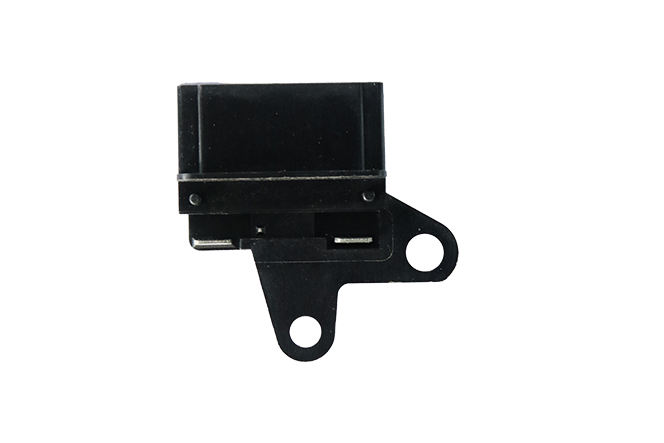

قطعات خودرو	قطعات کاربردی کوچک (نوارهای راهنمای نور، ماژول های کلیدی، درج های تزئینات داخلی) اجزای الکتریکی (جعبه فیوز، اتصالات دسته سیم، محفظه واحد کنترل الکترونیکی (ECU))
لوازم پزشکی و مصرفی	وسایل پزشکی (پیستون سرنگ، دسته ابزار جراحی، محفظه کارت تست) لوازم آزمایشگاهی (درپوش لوله سانتریفیوژ، نوک پیپت و غیره)

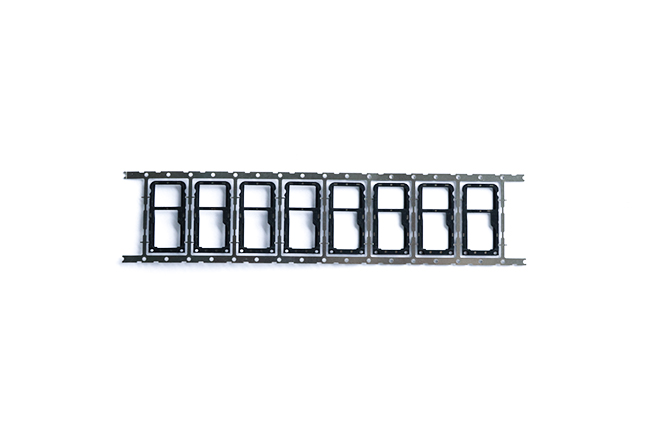

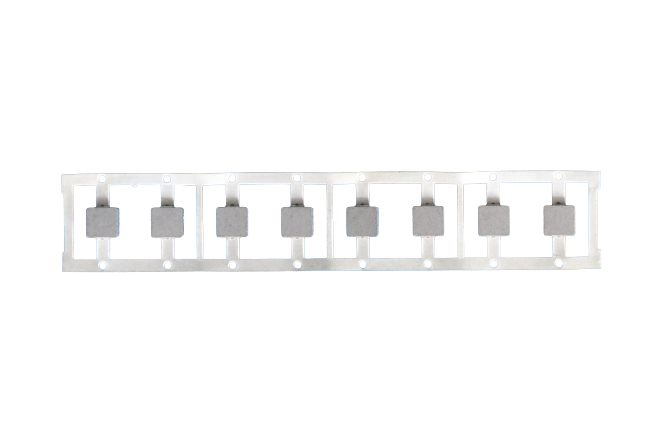

مایحتاج روزانه و سخت افزار	محصولات با درج فلزی (زیپ کش، دکمه ها، دسته ابزار) قطعات کامپوزیتی چند ماده ای (پایه موی مسواک، پوشش بسته بندی لوازم آرایشی)

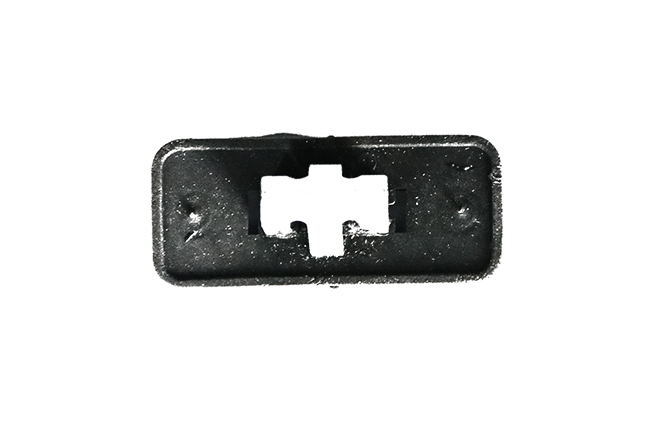

قطعات صنعتی	چرخ دنده ها و اجزای انتقال (دنده های پلاستیکی با محورهای فلزی تعبیه شده در آنها) مهر و موم و قطعات عایق (O-rings تعبیه شده، واشر عایق)

مورد			واحد	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
واحد تزریق	دیا پیچ		میلی متر	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	فشار تزریق		کیلوگرم بر سانتی متر مربع	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	حجم شات نظری		سانتی متر	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	وزن شات		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			اونس	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	میزان تزریق		سانتی متر/sec	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	سکته مغزی پیچ		میلی متر	100				120				140				150					160					180					200				240
	نرخ پیچ		دور در دقیقه	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	سرعت تزریق		میلی متر/s	130				130				130				130					120					120					120				120
	بخش دما (منطقه)		-	5				5				5				5					5					5					5				5
بستن واحد	بستن force		تن	35				45				60				80					100					120					160				200
	نیروی باز کننده		تن	3.8				4.3				9.2				14					17					20					20				25
	میز ثابت	اندازه میز	میلی متر	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		نوار کراوات	میلی متر	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	اندازه میز کشویی تکی		میلی متر	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	میز دوار	اندازه میز	میلی متر	700				800				900				1000					1100					1300					1600				1800
		حداکثر اندازه قالب	میلی متر	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	حداقل ضخامت قالب		میلی متر	140				160				200				250					250					300					350				400
	سکته مغزی باز کردن		میلی متر	180				200				200/250				250					250					300					350				400
	باز شدن نور روز		میلی متر	320				360				400 (ثابت)/450 (دوار)				500					500					600					700				800
برقی	نیروی اجکتور		تن	1.5				1.5				1.5				3					3					5					6				6
	سکته مغزی اجکتور		میلی متر	37 (اصلاح شده)		100 (کشویی، چرخشی)		37 (اصلاح شده)		100 (کشویی، چرخشی)		37		100		50			100		50			100		50		100			50		100		100
	حداکثر فشار		کیلوگرم بر سانتی متر مربع	140				140				140				140					140					140					140				170
	حجم مخزن روغن		لیتر	100(میز ثابت)/140(کشویی)/160(دوار)				120 (میز ثابت)/160 ((کشویی، چرخشی)				165(میز ثابت)/260(کشویی)/290(چرخش)				200 (میز ثابت)/280 (کشویی، چرخشی)					310 (میز ثابت)/330 (کشویی، چرخشی)					350 (میز ثابت)/380 (کشویی، چرخشی)					480 (میز ثابت)/560 (sliding.rotary)				510 (میز ثابت، کشویی، چرخشی)
	حجم آب خنک کننده		لیتر/hr	50				50				60				80					80					80					80				80
	موتور سیستم		کیلووات	5.5				5.5				7.5				18.5					22					30					37				47
	بخاری		کیلووات	4.5				5.8				6.6				8.8					11					13					16				17
	کل وات		کیلووات	10				11.3				14.1				27.3					33					43					53				64
دیگر	وزن دستگاه		تن	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	اندازه دستگاه (LWH)		m	1.760.952.18	1.87 * 0.95 * 2.27		2.15 * 1.4 * 2.3	1.9 * 1.1 * 2.5	2.1 * 1.1 * 2.6		2.3 * 1.4 * 2.6	2.2 * 1.2 * 2.8	2.4 * 1.25 * 2.85		2.7 * 1.75 * 2.6	2.1 * 1.2 * 3.1		2.4 * 1.2 * 3.2		2.8 * 1.7 * 2.9	2.3 * 1.4 * 3.0		2.5 * 1.4 * 3.1		2.74 * 1.7 * 2.9	2.6 * 1.6 * 3.5	3.01.63.6			3.12.33.3	2.9 * 1.8 * 3.8	3.31.83.9		3.4 * 2.4 * 3.3	3.1W2.0H4.7	3.2W2.2H4.9	433.4
